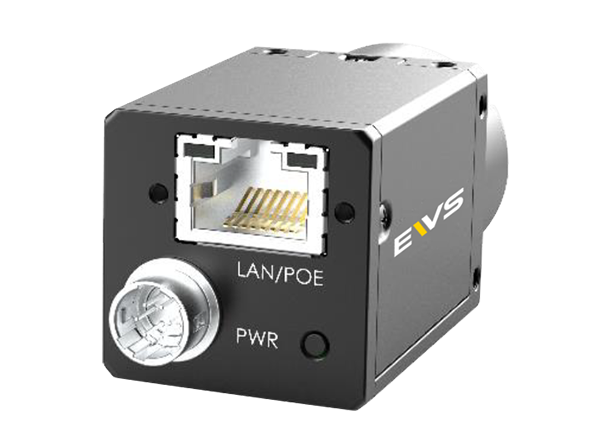

EVS-YCH-1.2K-GMP510-16MC

1200万像素网口面阵相机,IMX304,黑白,V4
  • EVS-YCH-1.2K-GMP510-16MC
  • EVS-YCH-1.2K-GMP510-16MC
  • EVS-YCH-1.2K-GMP510-16MC
  • EVS-YCH-1.2K-GMP510-16MC
EVS-YCH-1.2K-GMP510-16MC

1200万像素网口面阵相机,IMX304,黑白,V4
  • EVS-YCH-1.2K-GMP510-16MC
  • EVS-YCH-1.2K-GMP510-16MC
  • EVS-YCH-1.2K-GMP510-16MC
  • EVS-YCH-1.2K-GMP510-16MC
  • 产品介绍
  • 详细参数
  • 功能
  • 配套产品
  • EVS-YCH-1.2K-GMP510-16MC


    核心优势


    • · 支持四面安装,尺寸小巧,可适配C口镜头

    · 支持自动或手动调节增益、曝光时间,支持手动调节LUT、Gamma校正

    · 支持LSC镜头阴影校正、Sequencer轮询、被动传输等高阶功能

    · 彩色相机支持插值、白平衡、CCM、SuperPalette、SuperBayer等色彩算法

    · 兼容GigE Vision V2.0协议及GenlCam标准,无缝接入第三方软件平台



    应用领域


    电子半导体、工厂自动化、物流读码、 医药包装等



    基本参数


    相机分辨率

    相机分辨率

    芯片类型

    相机快门

    靶面尺寸

    1200W

    4096 × 3000

    COMS

    Global

    1.1"



  • 型号

    EVS-YCH-1.2K-GMP510-16M/C

    1200万像素网口面阵相机,IMX304,黑白

    性能

    传感器类型

    CMOS,全局快门

    传感器型号

    IMX304

    像元尺寸

    3.45 µm × 3.45 µm

    靶面尺寸

    1.1”

    分辨率

    4096 × 3000

    最大帧率

    9.4 fps @4096 × 3000

    动态范围

    72.2 dB

    信噪比

    40.2 dB

    增益

    0 dB ~ 20 dB

    曝光时间

    超小曝光模式:1 μs ~ 14 μs

    正常曝光模式:15 μs ~ 10 sec

    快门模式

    支持自动曝光、手动曝光、一键曝光模式

    黑白/彩色

    黑白

    像素格式

    Mono 8/10/10Packed/12/12Packed

    Binning

    支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4

    下采样

    支持1 × 1,1 × 2,2 × 1,2 × 2

    镜像

    支持水平镜像、垂直镜像输出

    电气特性

    数据接口

    GigE

    数字I/O

    6-pin P7接头提供供电和I/O:1路光耦隔离输入(Line0),

    1路光耦隔离输出(Line1),1路双向可配置非隔离I/O(Line2)

    供电

    12 VDC,支持PoE供电

    典型功耗

    4.3 W@12 VDC

    结构

    镜头接口

    C-Mount

    外形尺寸

    29 mm×44 mm×59 mm

    重量

    约100 g

    IP防护等级

    IP30(正确安装镜头以及线缆的情况下)

    温度

    工作温度0℃~ 50℃,储藏温度 -30℃~ 70℃

    湿度

    20% ~ 80%RH无冷凝

    一般规范

    软件

    MVS或第三方支持GigE Vision协议软件

    操作系统

    Windows XP/7/10 32/64bits,Linux 32/64bits以及MacOS 64bits

    协议/标准

    GigE Vision V2.0,GenICam

    认证

    CE,FCC,RoHS,KC

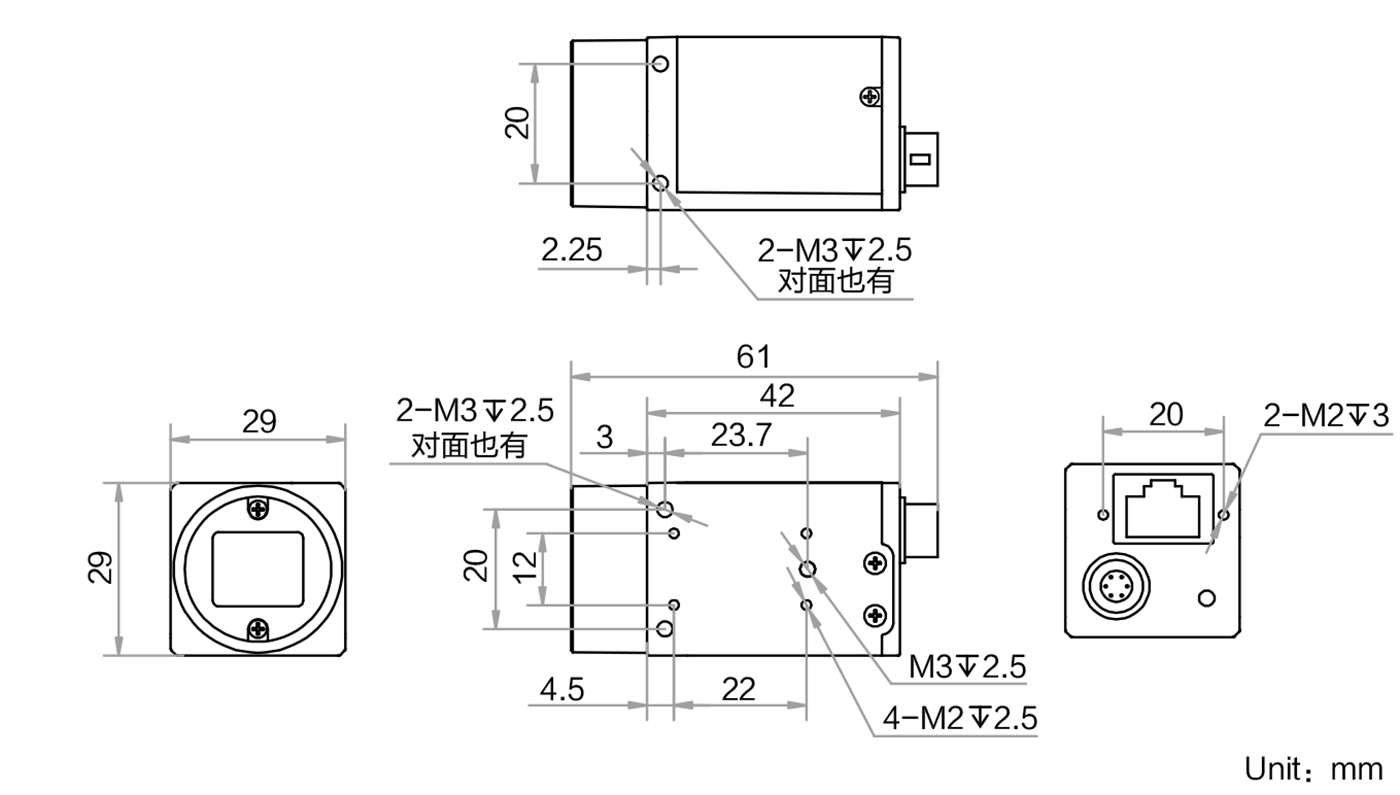

    外形尺寸




  • 高端型面阵相机, 采用 Sony 的 IMX304 CMOS 芯片,噪点低,分辨率高,图像优异。

    通过千兆以太网接口实时传输非压缩图像,全分辨率下最高帧率可达 9.4 fps。
