Busbar焊接质量检测

浏览次数：447

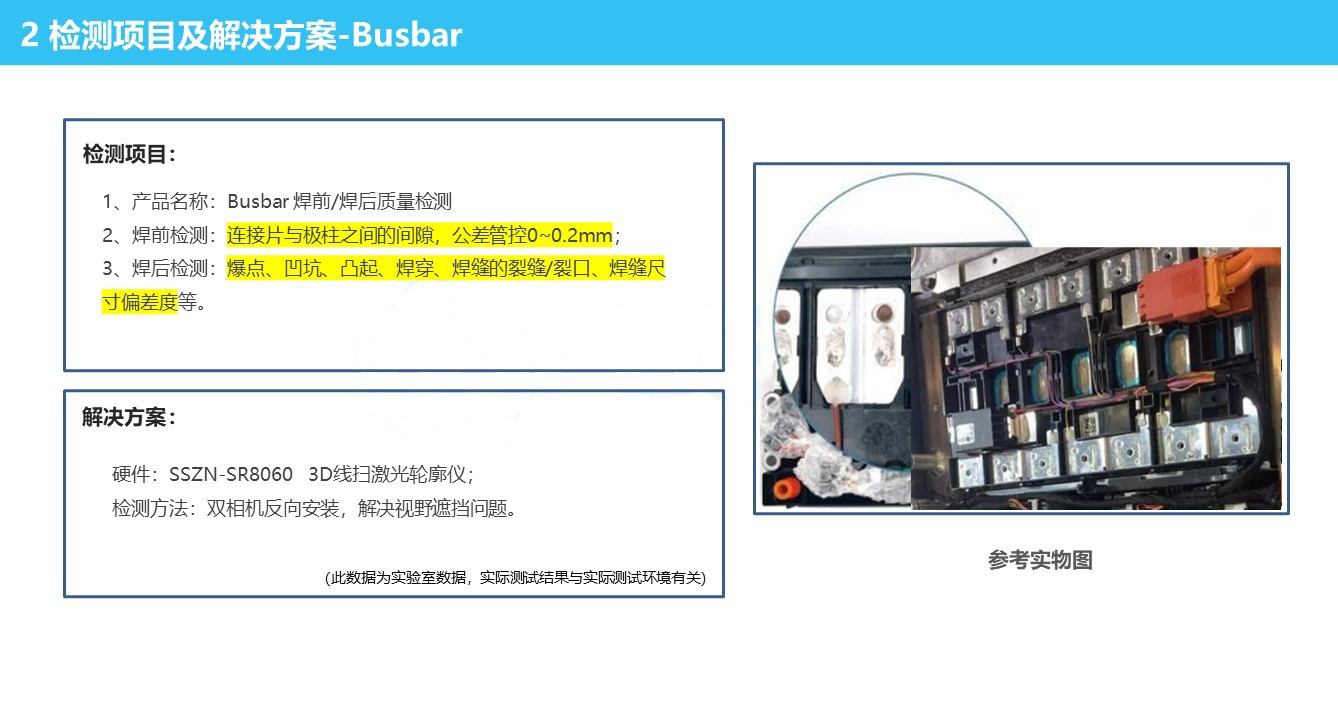

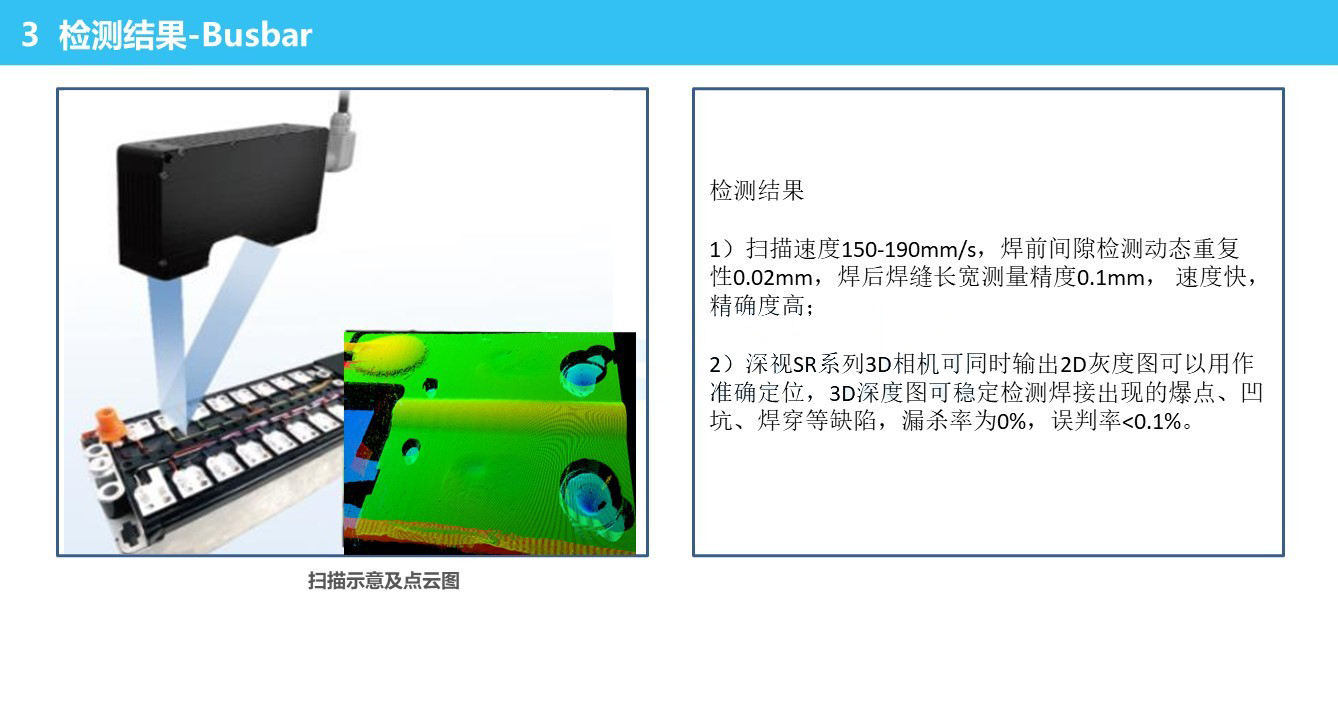

Busbar焊接质量检测结果报告及方案说明

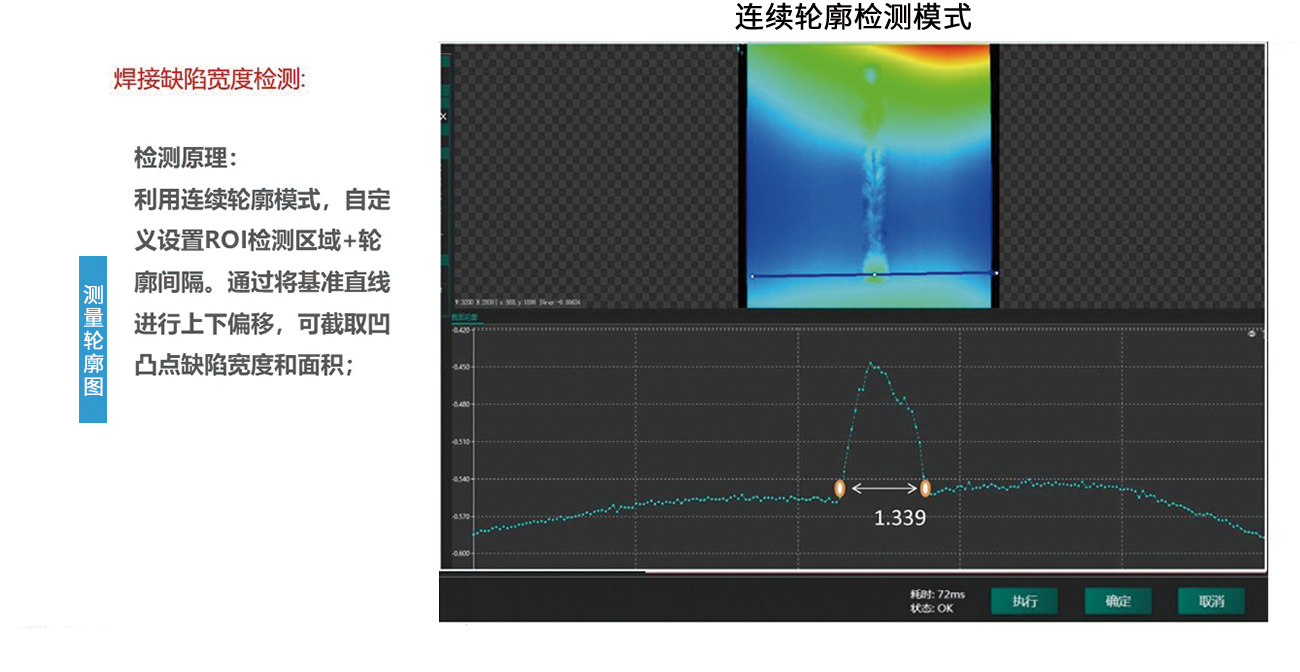

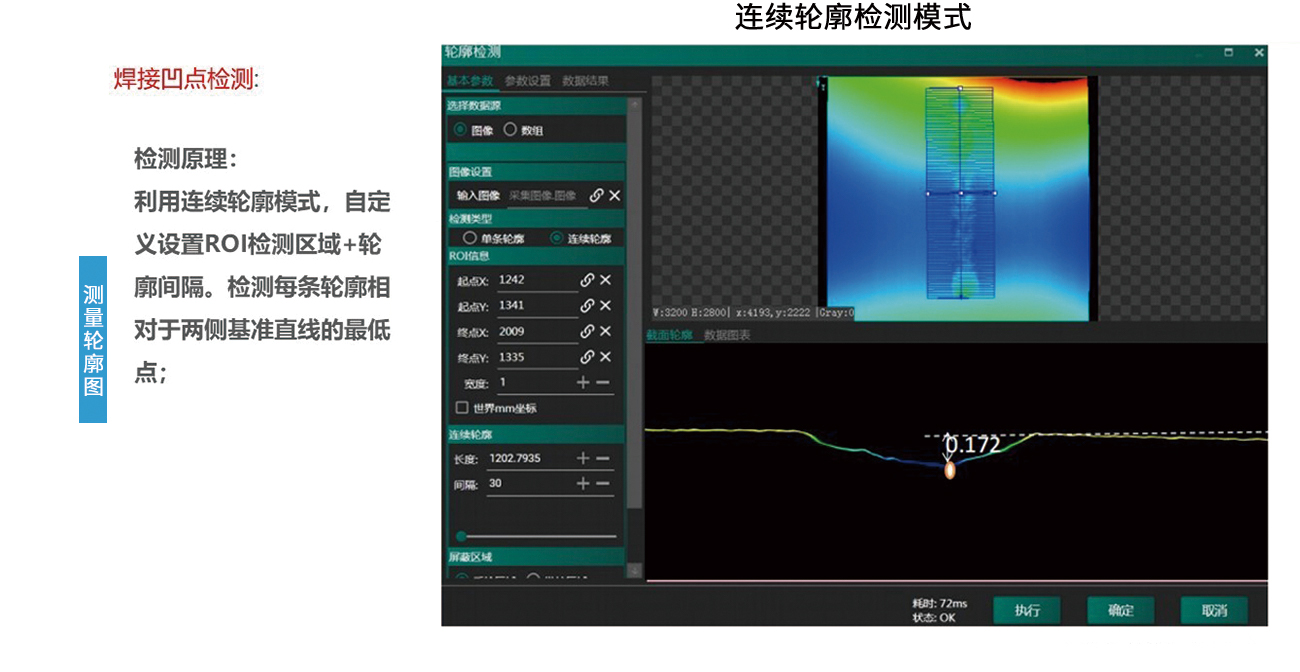

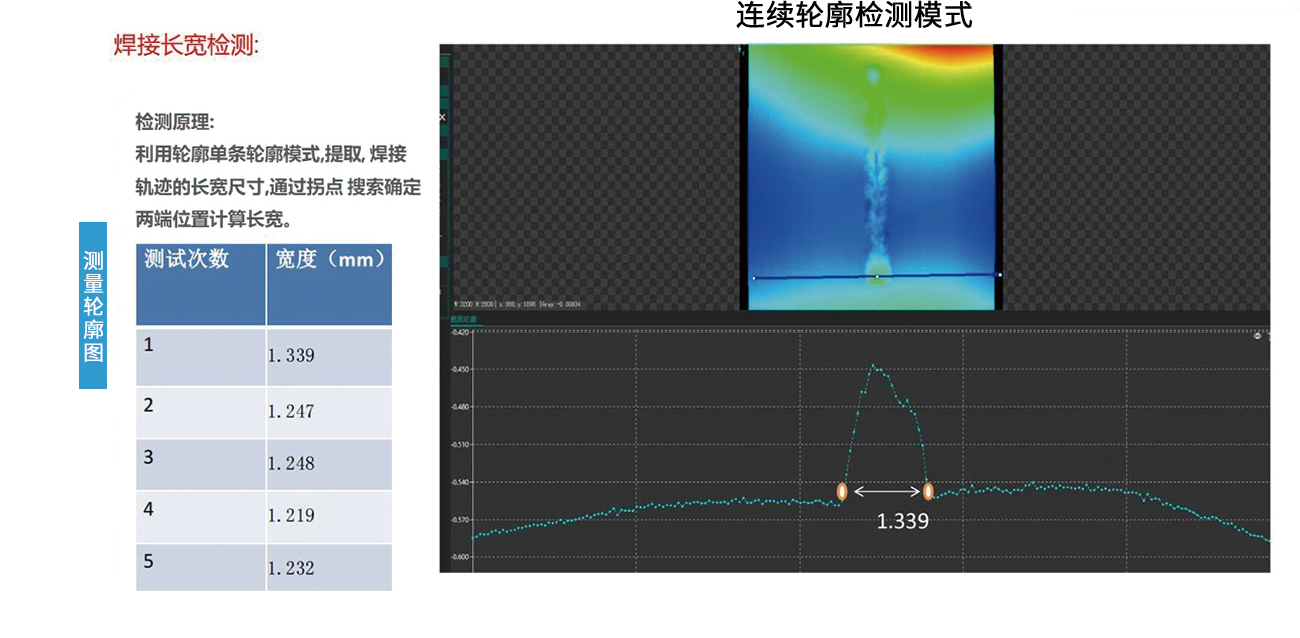

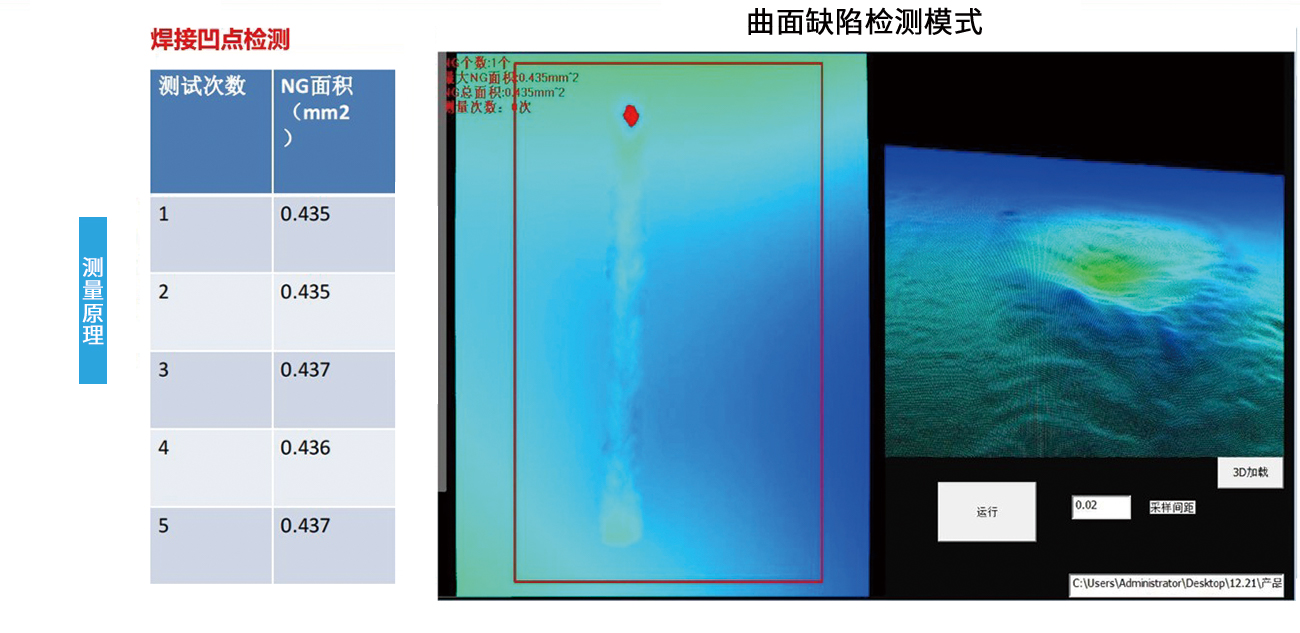

焊前检测：连接片与极柱之间的间隙，公差管控0~0.2mm； 焊后检测：爆点、凹坑、凸起、焊穿、焊缝的裂缝/裂口、焊缝尺寸偏差度等

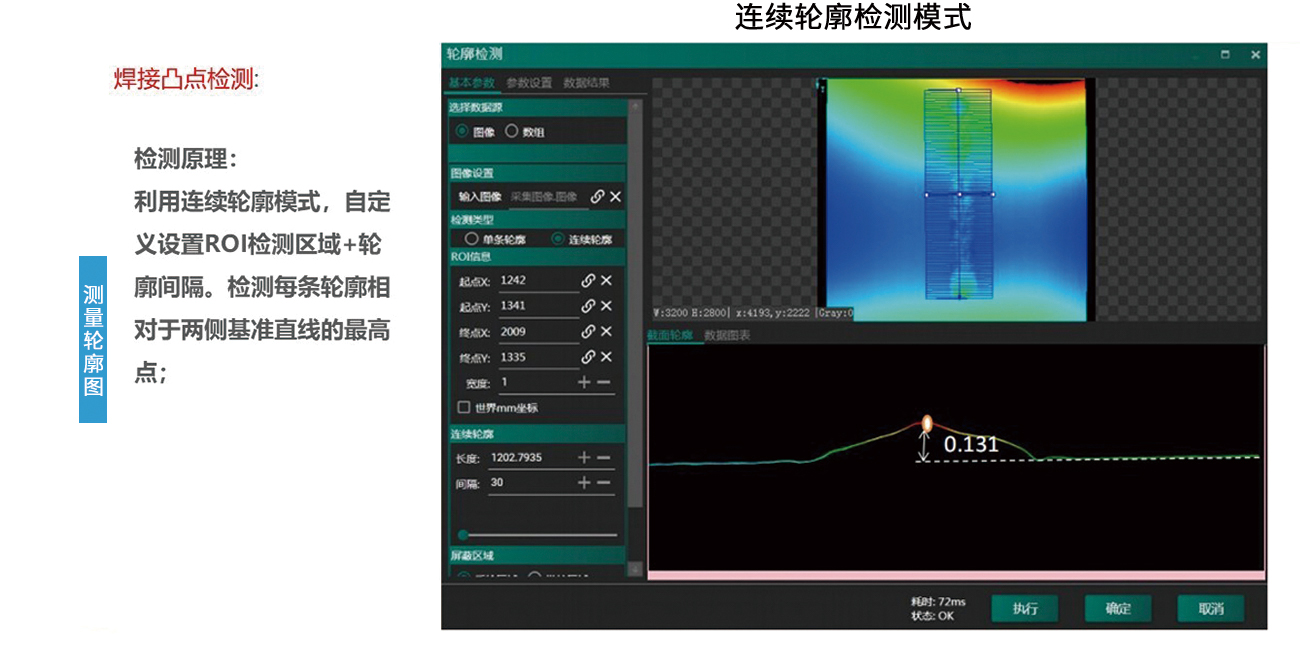

图层 1.jpg

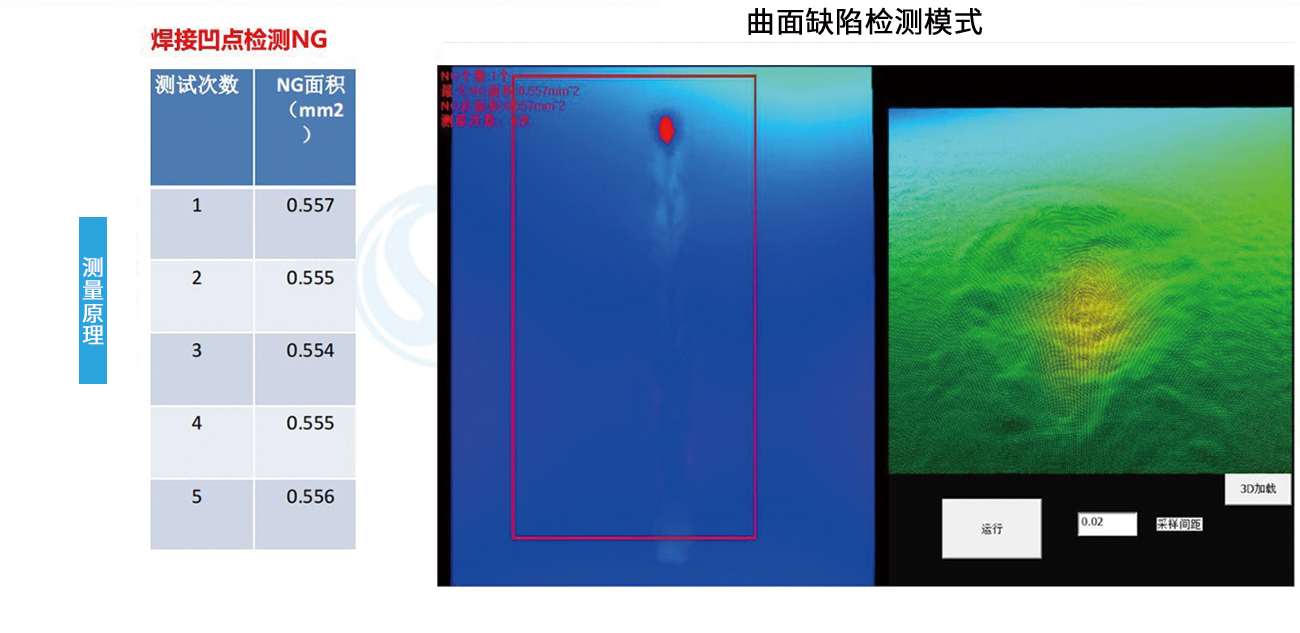

曲面缺陷检测模式 拷贝.jpg

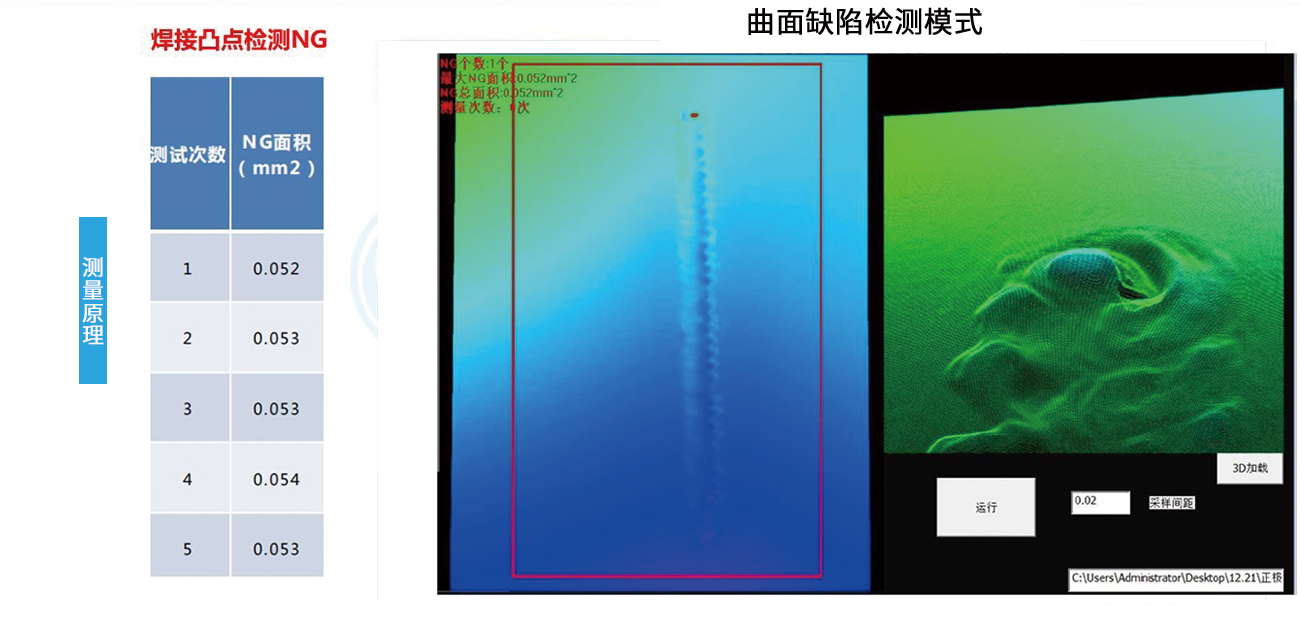

曲面缺陷检测模式 拷贝 2.jpg

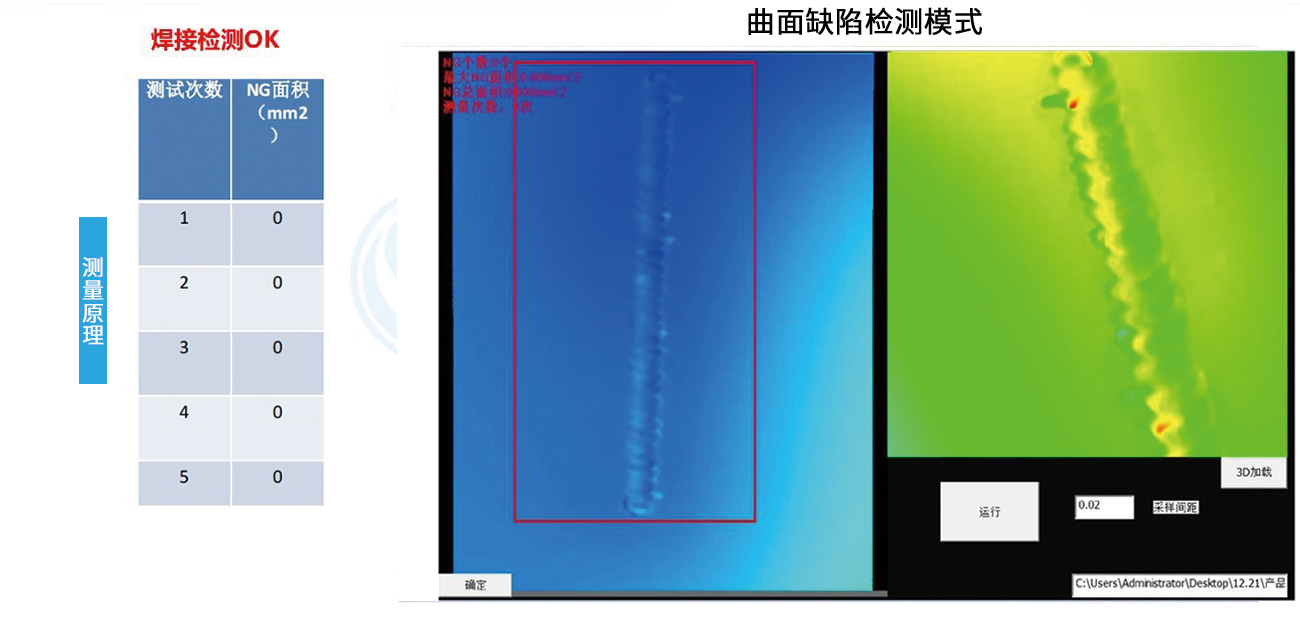

曲面缺陷检测模式 拷贝 3.jpg

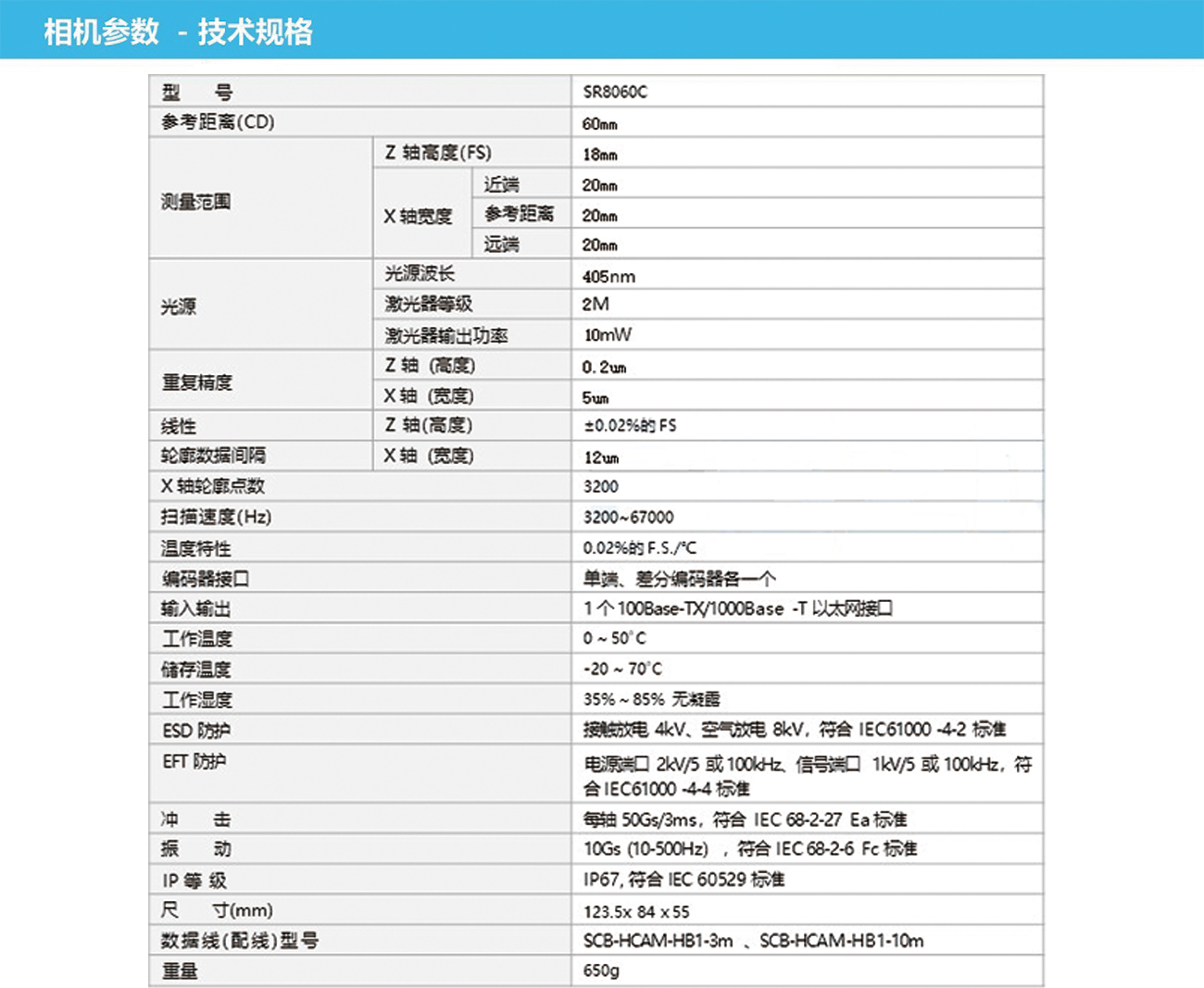

矩形 2.jpg
